對焦、防抖......一文帶你了解攝像頭馬達驅動的業內知識

隨著科技的進步，現在手機中的攝像頭內部都會有帶動鏡頭實現快速并穩定對焦的馬達。這些馬達，根據是否具有防抖效果，分為只具有自動對焦功能的AF（Auto Focus）馬達，和同時兼具防抖效果的OIS（Optical Image Stabilization）馬達。

其中AF馬達的運動原理如下圖，馬達只帶動鏡頭在光軸方向運動，實現對拍攝物的準確對焦。

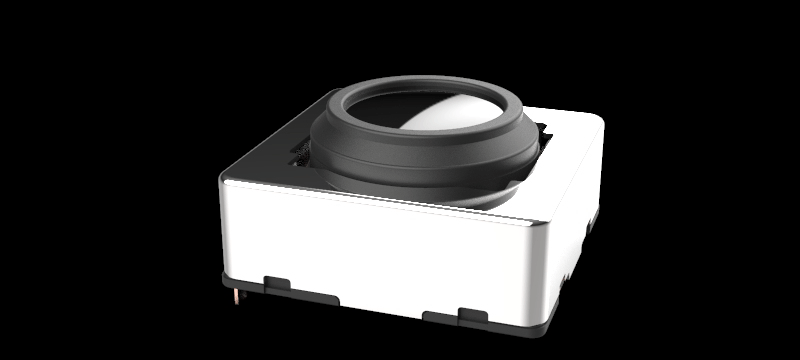

AF馬達運動原理

AF馬達拍攝效果

OIS馬達則是除了帶動鏡頭在光軸方向運動實現對焦外，同時讓鏡頭在光軸垂直平面上運動，盡可能大的抵消拍攝時候外部振動（例如手的抖動）對畫面清晰度的影響。其運動原理和拍攝效果如下圖。

OIS馬達運動原理

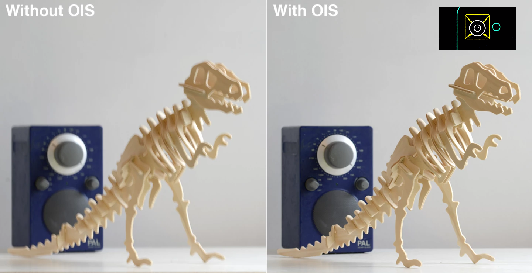

OIS馬達拍攝效果

常規的OIS是帶動鏡頭在光軸垂直平面上運動，但是為了實現更大的防抖角度，目前也有帶動CIS（CMOS Image Sensor）在光軸垂直平面上運動的方案，如下圖。但是從原理上講是一樣的，都是通過鏡頭和CIS在光軸垂直平面上的相對運動來抵消外部的振動。

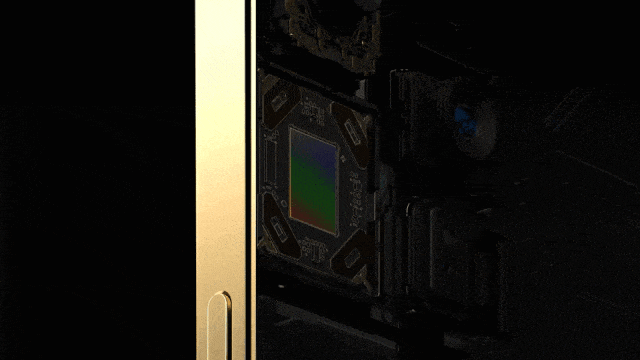

CIS原理

更進一步的，為了提升對焦的能力，技術人員又構造出了潛望式OIS馬達。顧名思義，之所以稱為潛望式，就是因?yàn)槠涔獾穆窂胶蜐撏У臐撏R相似。通過對三角棱鏡的旋轉角度進行控制，從而來實現防抖的功能。

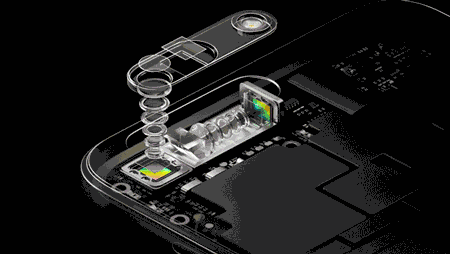

潛望OIS攝像頭

在了解馬達功能的分類之后，接下來則要具體講述馬達是如何實現這些功能。根據馬達驅動力的不同，攝像頭馬達可以分為：線圈馬達（VCM），記憶金屬馬達（SMA）和超聲波馬達（PZT）。

其中，因工藝成熟，VCM成為最常見的一種馬達。其原理就是利用通電的線圈和磁石之間的洛倫茲力，帶動鏡頭運動實現需要的AF或OIS功能。如下圖是一個懸絲的VCM-OIS馬達。其控制原理就是，控制線圈中電流的大小，實現洛倫茲力和彈片變形的反作用力之間的平衡，讓鏡頭穩定在需要的位置。例如，正向電流加大，那么正向的洛倫茲力就會大于初始彈片的反作用力，那么鏡頭就會向正向運動。但是隨著運動距離增加，彈片變形越大反作用力也會越大，直到兩個力重新實現平衡，鏡頭也就穩定在新的位置。OIS方向的懸絲（金屬絲的作用和彈片相同）則是構成另外兩個方向的彈性結構。

當然，在VCM馬達中，除了使用彈片方式外，也有使用滾珠的方案。滾珠式VCM馬達，就是利用滾珠的滾動摩擦，讓鏡頭沿著固定軌道運動。因?yàn)槟Σ亮苄?，所以不能起到?lèi)似彈片結構的彈片變形反作用，因此鏡頭不能使用某個大小的固定電流讓鏡頭穩定在需要的位置。需要在鏡頭到達穩定位置后，使用交流的方式讓鏡頭在穩定位置以極小的振幅在這個位置振動。當然，這個振幅很小很小，不會對圖像的清晰度產生影響。

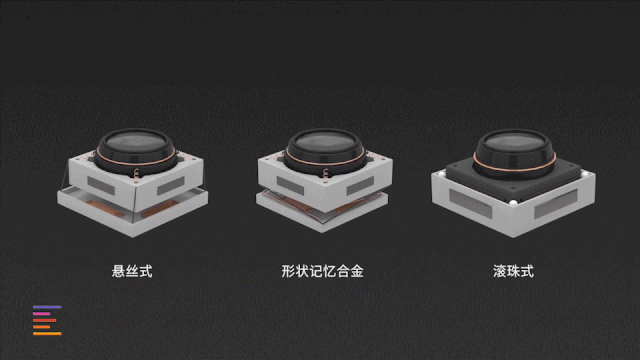

懸絲VCM-OIS馬達

記憶金屬馬達（SMA），則是利用記憶金屬特有的變形能力拉動鏡頭運動。這種金屬，在特定的電流方式驅動下，金屬本體會收縮延伸，帶動鏡頭所在的動子在特定方向運動，實現對焦和防抖功能。

SMA部件結構示意圖

超聲波馬達，也因其使用的是壓電陶瓷，又稱為壓電馬達，通常習慣寫作英文縮寫PZT。PZT其實是一種常用的壓電陶瓷材料縮寫，但不是所有的壓電陶瓷材料都可以使用PZT這個縮寫。這種馬達因?yàn)槭褂玫慕涣麟妷涸?0KHz以上，所以被稱為超聲波馬達。常見的超聲波馬達為：在特定頻率交流電壓下，控制兩個交流電壓的相位差，使壓電陶瓷片達到預設的諧振狀態，并通過結構件將這種諧振運動轉化為設計的運動狀態（例如直線運動），帶動鏡頭實現對焦或防抖功能。當然，除了相位差的控制方式外，還有通過改變頻率的方式去控制鏡頭運動的方案。目前，在手機攝像頭領域，只有超聲波馬達還沒有真正實現量產。

在了解這些結構相關的信息后，剩下的就是如何控制馬達實現這些功能。在控制上，分為open-loop（開環）和close-loop（閉環）兩個大類。

開環控制就是，只根據主機的信息，輸入控制信號，因?yàn)闆](méi)有反饋信息，所以總是存在誤差。例如，讓一個人走10米的距離，卻不給他測量工具，那么最終他只能停在10米附近，不能保證精確度。

閉環控制，會接收反饋信息，然后實現自我調整，達到更高的精度。同上一個例子，這個人要是有測距的工具，那么他就可以停止在相對準確的10米位置。這里主要是看測距工具的精度。目前攝像頭馬達中的閉環控制，主要通過磁感的方式去檢測鏡頭的位置。這里的磁感元器件主要是hall（或者帶hall功能的驅動芯片），GMR和TMR。ChipSemi基合半導體根據自身的技術積累，提出了電容式檢測方案。就閉環控制，最終都需要一個能夠提供鏡頭位置的信號，才能讓整個系統信號行程閉環，實現更高的控制精度，從而提升對焦速度和防抖功能。

所以，對于一個好的攝像頭方案，除了馬達之外，另一個重要的元器件就是控制馬達運動的馬達驅動芯片。一個好的驅動芯片，除了具有基本的電流、電壓輸出能力外，更需要一個好的解決方案，外加一個好的團隊開發一個好的算法，使馬達能夠更快更穩地實現對焦和防抖。宜昌博遠電子,宜昌微電機廠家,宜昌鐵芯碳刷馬達廠家,空心杯永磁直流微電機。

眾所周知，目前手機攝像頭愈來愈多，功能也越來越豐富，但是歸根結底，都是上述技術方案的演變和結合。就整個市場而言，每年10多億部手機上，總共就會有將近30-40億個攝像頭，這是一個極其龐大且更新速度很快的市場。并且隨著攝像體驗感的需求上升，潛望、OIS等高端攝像頭比例也正在逐步攀升。因此，在高端市場的競爭也會進一步加大。另外，除了手機領域，在無人機、安防、各類視頻記錄儀等鄰域，也越發的開始重視拍攝效果。也正因此，攝像頭馬達和驅動得到更多的重視。
